在现代电力系统中，高压开关设备是保障电网安全、稳定运行的关键环节。其中，XGN15-12kV型固定式金属封闭开关设备（通常称为环网柜）作为一种重要的开关成套设备，广泛应用于12kV电压等级的配电网络中，尤其在环网供电、终端供电及变电站等领域发挥着核心作用。本文将深入探讨XGN15柜型中SF6负荷开关、计量柜等组件的功能特点及其在成套设备中的集成应用。

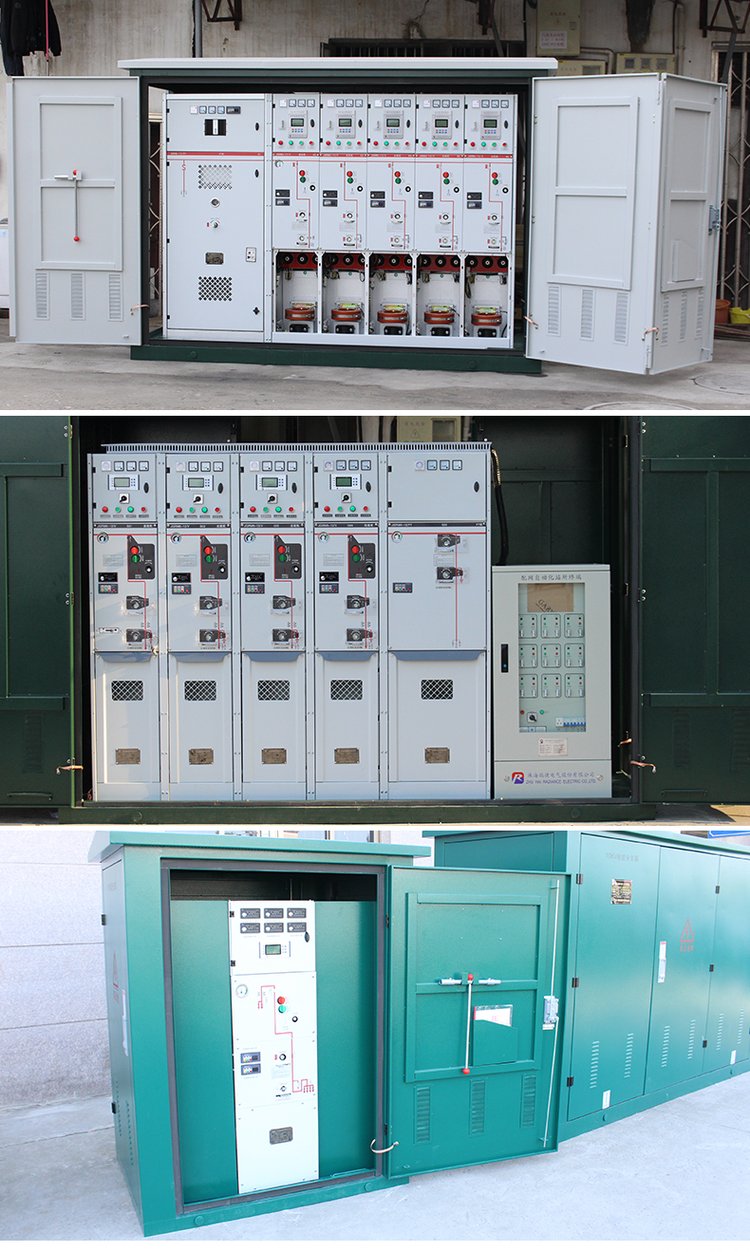

一、XGN15-12kV环网柜概述
XGN15系列开关柜是一种设计紧凑、性能可靠的户内交流金属封闭开关设备，符合GB/T 11022等国家标准。其型号中的“X”表示箱型固定式，“G”代表固定式，“N”指户内使用，“15”为设计序号，“12kV”则表示额定电压等级。该柜型采用空气绝缘或复合绝缘方式，结构上常分为母线室、开关室、电缆室及仪表室等隔室，具备“五防”联锁功能，确保了操作安全与维护便捷。在环网供电方案中，它能够实现灵活的电能分配与故障隔离，显著提升供电可靠性。
二、核心组件解析：SF6负荷开关与计量柜
- SF6负荷开关：作为环网柜的核心开断元件，SF6（六氟化硫）负荷开关利用SF6气体优异的绝缘与灭弧性能，实现了小型化、长寿命与低维护的设计目标。在XGN15柜中，SF6负荷开关通常采用压气式或旋转电弧式灭弧原理，能够可靠分合额定负荷电流及关合短路电流。其密封气室结构有效防止了外界环境影响，且SF6气体在电弧作用下分解后能快速复合，环保性优于传统油开关。负荷开关常配备手动或电动操作机构，并可集成接地开关，形成完善的“三工位”（接通、隔离、接地）功能，满足环网线路的切换与检修需求。
- 计量柜：在XGN15成套设备中，计量柜是专门用于电能计量的功能单元，通常配置电流互感器（CT）、电压互感器（PT）及智能电表等设备。其设计需遵循DL/T 448等计量规程，确保精度等级（如0.5S级）与防窃电要求。计量柜与主开关柜通过母线连接，可实时监测用户或线路的用电量，为电费结算与负荷管理提供数据支持。现代计量柜还常集成通信模块，实现远程抄表与数据上传，推动配电网向智能化方向发展。
三、开关成套设备的集成与应用优势
XGN15型开关成套设备将SF6负荷开关、计量柜、断路器（可选）、保护装置等模块化组件集成于统一柜体中，形成功能完整的配电解决方案。其应用优势主要体现在：
- 高可靠性：SF6负荷开关的开断能力与计量柜的精确监测相结合，保障了连续供电与数据准确性。
- 紧凑灵活：模块化设计允许根据实际需求组合方案，如环网进线柜、出线柜、计量柜等，节省安装空间。
- 安全智能：“五防”机械联锁与可能的智能监控系统（如温湿度监测、故障指示）大幅提升运维安全水平。
- 适应性强：适用于城市电网改造、工业园区、商业建筑及新能源接入等多种场景，支持电缆或架空线进出线方式。
值得注意的是，HXGN系列也是常见的环网柜型号，其与XGN15同属固定式开关设备范畴，但在具体结构（如HXGN常为负荷开关柜）与标准侧重上略有差异，用户需根据工程规范选择适配型号。
随着电力技术不断进步，高压XGN15-12kV环网柜及其核心的SF6负荷开关、计量柜等设备，正朝着更环保、更智能、更集成的方向演进。通过融合物联网技术与新型绝缘材料，此类开关成套设备将在构建坚韧配电网中持续扮演重要角色，为社会经济活动提供坚实能源保障。在实际选型与应用中，建议用户结合电网规划、环境条件及运维要求，与专业制造商深入协作，优化设备配置方案。
