在现代工业、建筑及基础设施的电力系统中，配电设备扮演着至关重要的角色。其中，XL-21动力柜作为一种典型的低压开关成套设备，因其结构紧凑、功能完善、防护等级高等特点，广泛应用于各类动力配电与控制场合。本文将深入解析XL-21动力柜作为户外防雨配电箱与成套配电柜的核心特点、应用优势及选型要点。
一、 XL-21动力柜概述

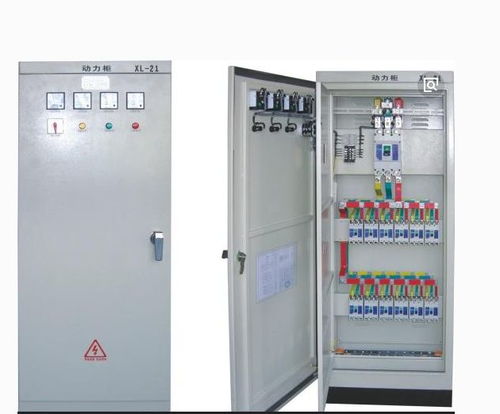

XL-21型低压动力配电箱（柜），是一种固定面板式、户内或户外安装的低压成套开关设备。它主要用于交流50Hz、额定工作电压至380V及以下的配电系统中，作为动力、照明及电动机控制中心的配电设备。其“成套”特性意味着它将断路器、隔离开关、接触器、热继电器、仪表、母线等电气元件，按照一定的电气接线方案，在工厂内预先组装在一个坚固的柜体内，形成一个完整的配电单元。
二、 核心特点与优势
- 结构坚固，防护可靠：
- 柜体结构：通常采用优质冷轧钢板弯制焊接而成，结构坚固，机械强度高。
- 户外防雨设计：针对户外应用，XL-21柜体具备特殊的防雨、防尘设计。门与柜体间装有密封条，顶部常设计有倾斜的防雨檐，进出线方式（如电缆下进下出）也充分考虑防水。其防护等级通常可达IP54或更高，能有效防止雨水、灰尘的侵入，确保内部电气元件在恶劣环境下安全稳定运行。
- 方案灵活，配置齐全：
- 作为“成套配电柜”，它可根据用户提供的电气系统图进行灵活配置。主回路可配置框架断路器、塑壳断路器，支路可配置多路塑壳断路器或熔断器开关，用于线路的分合、过载及短路保护。
- 控制回路可安装接触器、热继电器、变频器、软起动器等，实现对电动机的集中控制与保护。
- 柜门上可安装电压表、电流表、指示灯、按钮等，便于操作与监控。
- 安全性能突出：
- 安全分隔：柜内通常有功能分区，如母线室、电器元件室、电缆室，各部分间有隔板分离，提高了安全性和可靠性。
- 安全防护：柜门装有门锁，防止非专业人员误操作。带电部分有可靠的防护罩，符合安全规程。
- 安装维护便捷：
- 成套设备在工厂已完成大部分接线和调试，现场只需进行电缆连接和简单调试，大大缩短了安装周期。
- 柜内元件布局合理，线路清晰，并留有适当的维修空间，便于后期的检查、维护和元件更换。
三、 主要应用场景
XL-21动力配电箱（柜）适用于需要集中控制和管理动力负载的场合，尤其适合户外或环境条件较差的区域，例如：
- 工矿企业的生产车间动力配电中心。
- 建筑工地、市政工程（如路灯控制、泵站）的临时或永久配电。
- 港口、码头、油田等户外作业区的设备供电。
- 农业灌溉、养殖场等领域的电力分配与控制。
- 小区、商业综合体等的户外动力配电。
四、 选型与注意事项
在选择XL-21户外防雨动力柜时，需重点关注以下几点：
- 电气参数：明确额定电压、额定电流、主母线及支路断路器的分断能力、出线回路数及每路电流容量。
- 防护等级（IP代码）：户外使用必须确认防护等级，如IP54（防尘、防溅水）或IP65（尘密、防喷水），根据具体环境严酷程度选择。
- 外壳材质与工艺：确认钢板厚度、表面处理工艺（如喷塑），良好的防腐处理能延长户外使用寿命。
- 内部元件品牌与质量：核心断路器、接触器等元件的品牌和质量直接关系到整套设备的可靠性和安全性。
- 使用环境条件：考虑安装地点的环境温度、湿度、海拔高度等，确保设备在其允许的工作范围内运行。
- 符合标准：设备应符合GB/T 7251.1《低压成套开关设备和控制设备》等相关国家标准。
###
XL-21动力柜作为一款成熟、可靠的“低压开关成套设备”，其户外防雨型的衍生设计极大地拓展了其应用范围。它将分散的电气元件整合于一个防护严密的柜体中，提供了安全、高效、便捷的配电解决方案。在电力分配与控制的末梢环节，选择合适的XL-21成套配电柜，对于保障电力系统稳定运行、提高管理效率、确保人身和设备安全具有重要意义。用户在选型时，应结合具体需求与专业厂家充分沟通，以获取最适配的定制化方案。
